Pannello composito a nido d'ape in alluminio

Pannello composito a nido d'ape in alluminio

Aluminum honeycomb composite plate, is using the current international advanced aerospace technology combined with advanced fully automated production equipment, a high-tech environmental type decoration material will be aluminum, and the aluminum honeycomb core is tightly bonded, mainly used in building external wall decoration (especially for high layer building) interior ceiling, wall partition the door, and insulation inside, furniture, teaching, electronic, purification, transportation, aviation, cartelloni pubblicitari, ecc. È il moderno materiale di decorazione preferito.

  • Pannello composito a nido d'ape in alluminio
  • Pannello composito a nido d'ape in alluminio
  • Pannello composito a nido d'ape in alluminio
  • Pannello composito a nido d'ape in alluminio
  • Pannello composito a nido d'ape in alluminio
PREV：No previous articleNEXT：No next article

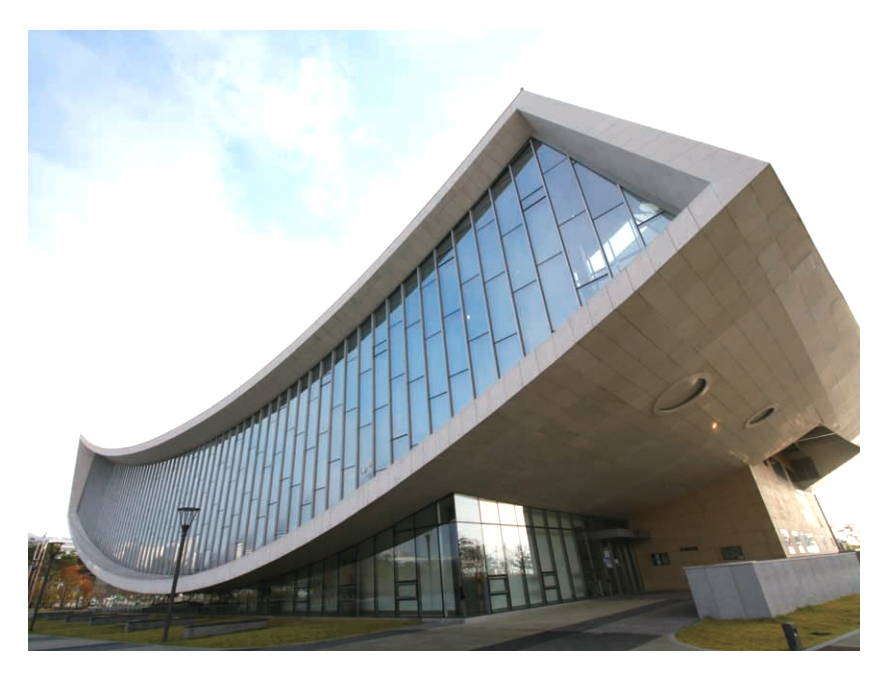

L'ambito dell'applicazione
A causa della pietra e della scheda a nido d'ape in alluminio presenta i vantaggi di un piccolo inquinamento leggero, che salva le caratteristiche di radiazione del materiale di pietra e la dimensione della piastra è grande, può essere usato il soffitto, la parete delle tende, le pareti interne, il terreno e più e più ampiamente utilizzate in edifici, veicoli, navi e altre decorazioni decorative.

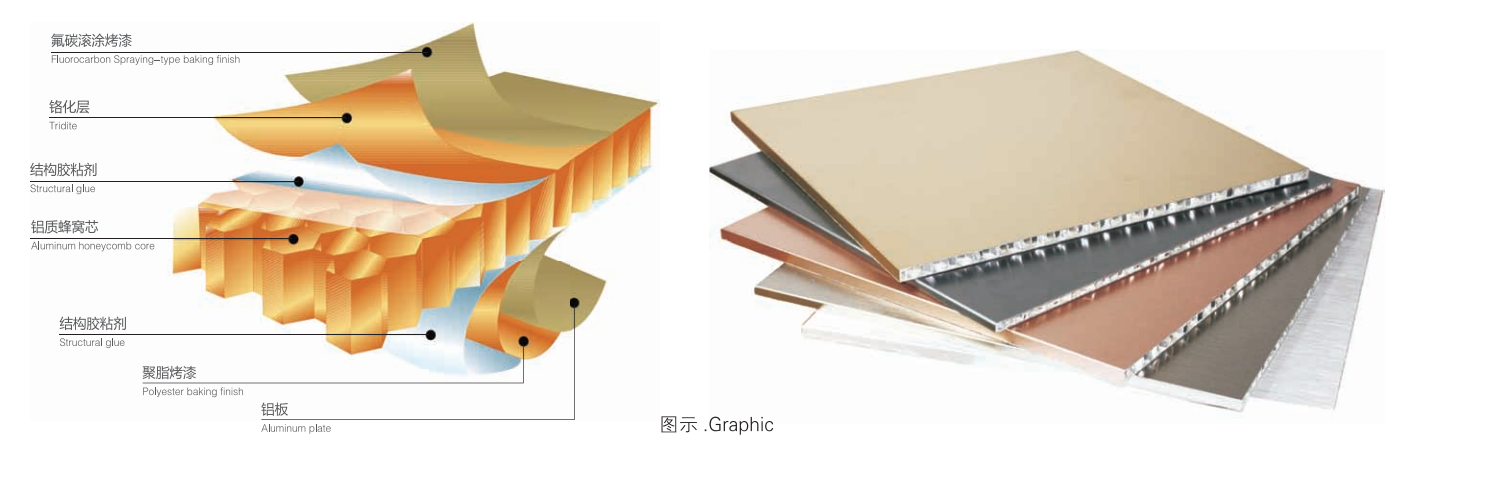

Principio di produzione
Il pannello utilizza principalmente 3003H24 lega di alluminio o 5052AH14 La qualità della piastra in lega ad alta manganese come materiale di base, lo spessore della piastra di 0,81,5 mm, usando il rullo di fluorocarburo (PVDF), lo spessore della piastra è 0,6 1,0 mm, uno spessore totale di 10 mm dovrebbe essere 25 mm. Materiale core che utilizza il nucleo a nido d'ape in alluminio di tipo 3003 esagonale, uno spessore del foglio di alluminio di 0,4 0,6 mm, lunghezza di 5 6 mm, pellicola polimerica e epossidico modificato, funzionamento completamente privo di polvere, con apparecchiatura di produzione di pannelli compositi a nido d'ape realizzato da composito ad alta temperatura.

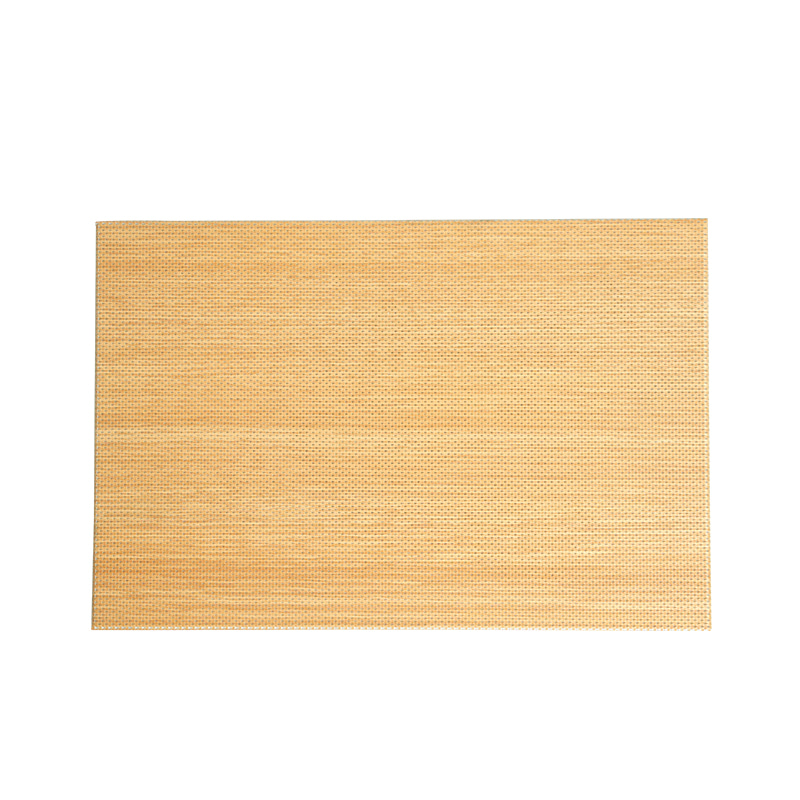

Scheda a nido d'ape in legno imitazione

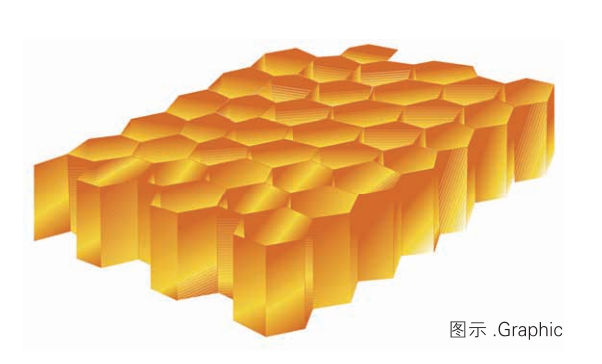

Il core a nido d'ape in alluminio è realizzato con core a nido d'ape in leghe in lega di alta qualità,
Dopo aver effettuato un'elaborazione speciale, con un fuoco leggero e elevato, fuoco
Caratteristiche di prevenzione, resistente all'umidità, isolamento del suono Isolamento ambientale.
Il prodotto è stato ampiamente utilizzato nel nucleo interno della parete della stanza pulita, in alluminio
piastra per parete tende core interno edificio composito, piastra di decorazione.

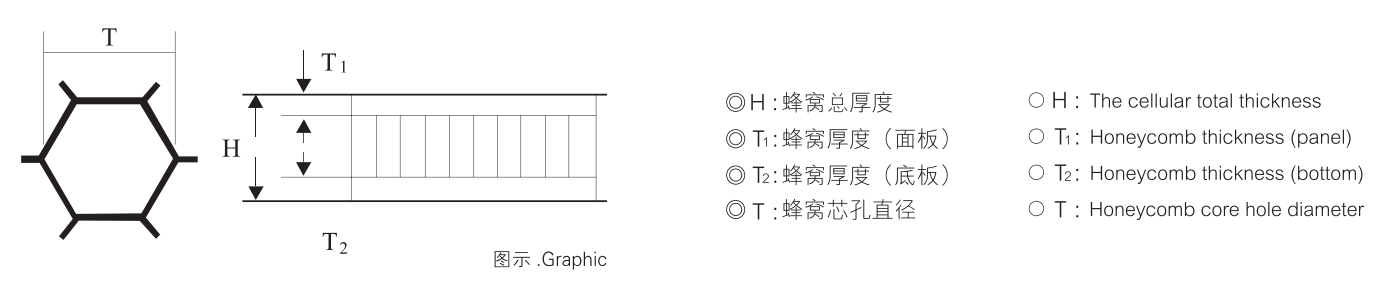

Forma di piastra a nido d'ape

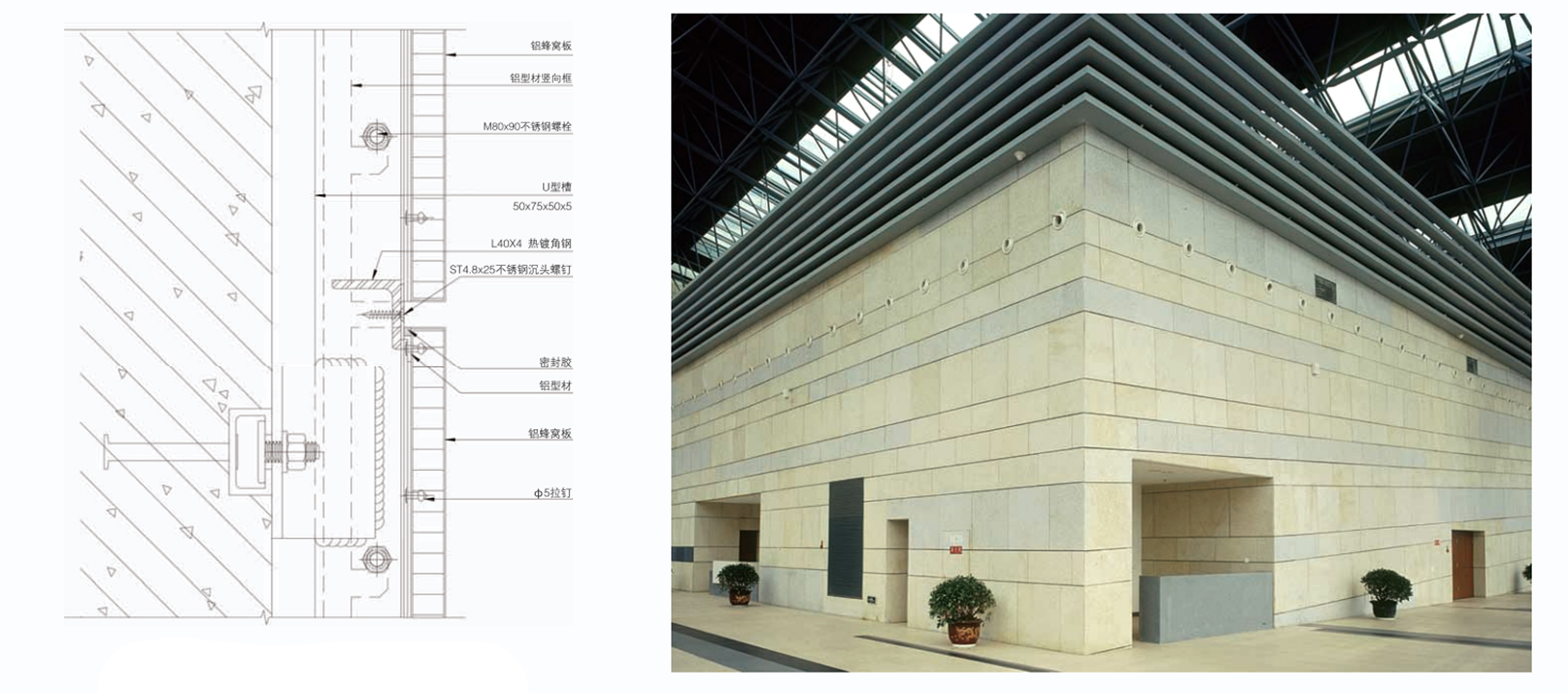

Metodo di installazione della scheda a nido d'ape
Spiegare
1. Larghezza reticolare in alluminio a nido d'ape più grande di 1200 mm, utilizzando 30 mm in acciaio inossidabile in acciaio inossidabile, pannelli a nido d'ape in alluminio per 150 mm;
2. Larghezza reticolare a nido d'ape in alluminio inferiore a 1200 mm, più di 600 mm, utilizzando acciaio inossidabile largo 2 40 mm, pannelli a nido d'ape in alluminio per 180 mm;
3. Larghezza reticolare a nido d'ape in alluminio inferiore a 600 mm, utilizzando pendenti in acciaio inossidabile largo 2 40 mm, le dimensioni dello schermo della parete cellulare a sospensione sono 100 mm;
4. Larghezza della cucitura adesiva del pannello a nido d'ape in alluminio a parte alcuni marcati e non marcati è 6 mm.

Nodi standard di colonne murali in alluminio a nido d'ape.

Apri nodi standard longitudinali del pannello a nido d'ape.


Indice di performance tecnico sulla scheda a nido d'ape in alluminio

Spessore 20 25 mm
AL-Planking anteriore 1,00 mm
Back al-planking 1,00 mm
Peso (kg/m 2 ) 7.4 7.8
Funzione meccanica di fase complesse e fascia di superficie
Rettangolo inertie L (cm 4 /M) 19.85 31.67
Misurazione del taglio W (CM 3 /M ) 19 24
Durezza del fascino complesso E.I (KN CM 2 /M) 139000 2217000
Fase di superficie del profilo in alluminio AA 5754A (ALMG3)
Misurazione mutevole (n/mm 2 ) 70000
Resistenza a protezione a trazione del fascio di superficie (N/mm2) RM≥220
0,2% di potenza della flessione (N/mm2) RP0 2≥130
Tasso di estensione (EN485-2: 1994) A50≥8
Espansione calda di materiali in alluminio 2,4 mm/m100 ° C.
Quando la discrezione della temperatura è di 100 ° C
Strato di decorazione della superficie Pvdf Spray and Bake Paint
Luminosità (dati originali) 30-40%
Durezza della matita Hb-f
MITH OF HACKCOM
Dimensioni di Honrycomb 1/4 "(6,3 mm)
Peso Satning di materiali in alluminio È circa 80 kg/m3
Resistenza alla pressione (MIL-STD-401) 4 n/mm 2
Funzione dell'acustica:
Dati del suono succhiare come 0.05
Indicatore del suono che si separa secondo ISO717-RW 23 25
Funzione del riscaldamento
Dati del riscaldamento guida λ (w/m k) 2.25 2.7
Dati di riscaldamento che prevengono R (1/M) (M K/W) 0.0089 0.0093
Dati di riscaldamento che passa U (k) (w/m k) 5.59 5.575


Per i complimenti, i dati del passaggio di calore "入" dipendono dallo spessore del fascino.

Pannelli in alluminio parametri tecnologici

ASTM Unità 10 mm 15 mm 20 mm
Peso teorico dell'unità kg/m 2 5.4 5.6 5.75
Resistenza alla trazione E8 N/mm 2 806 598 455
Resistenza E8 N/mm 2 531 405 279
Allungamento E8 ％ 1.2 1.4 1.7
Rigidità flessibile C393 X10 6 N.MM 2 8.03 15.4 38.44
Elasticità a flessione N/mm 2 5000 40600 38.44
Coefficiente di allungamento della temperatura D696 X10 -6 N/℃ 0.24 0.24 0.24
Conducibilità termica D967 Kcal/MHR ℃ 0.23 0.19 0.15
Temperatura di distorsione del calore D648 ℃ 200 200 200
Forza di legame C297 N/mm 2 12 12 12
Piattenezza del consiglio La deviazione massima è 1 mm/m
Proprietà ritardanti di fiamma Non infiammabile, è conforme agli standard pertinenti per la protezione antincendio
Performance dell'isolamento del suono A seconda dell'angolo di installazione del pannello, ci sono 0-3db


Elaborazione

Taglio Grooving Perforazione Roll piegatura
Elaborazione grafica artistica Ridipingere la superficie Stampa sullo schermo superficiale Collegamento del bullone posteriore
Modanatura a compressione del bordo Flessione del profilo Pasta di testo Film di superficie
Oltre alle tue aspettative, nel budget.

Se hai domande, richieste o preoccupazioni, il nostro team altamente qualificato e dedicato di Yoobond I professionisti sono sempre a tua disposizione, pronti a offrire assistenza e supporto rapidi e affidabili.

Prodotti consigliati
Affari per 20 anni
Profilo Aziendale
Jiangyin Yoobond New Composite Materials Co., Ltd.

Jiangyin Yoobond New Composite Materials Co., Ltd. è un'impresa di ricerca e sviluppo in un solo passaggio per il nuovo composito Materiali. Possiede i marchi Yoobond® e 优沃星 ®. I prodotti principali includono il composito in alluminio Pannelli, pannelli compositi in metallo laminato pellicola, pannelli compositi in acciaio inossidabile in acciaio zincato Pannello composito e nuovo pannello composito tra cui pannelli compositi in alluminio a nido d'ape, alluminio Pannelli core, pannello composito ondulato in alluminio, ecc., I pannelli di cui sopra possono soddisfare il nazionale Standard di ritardante di fiamma di grado B1 e resistente al fuoco di grado A2.

La nostra azienda persegue lo scopo di "che naturale" per rendere i nostri prodotti più ambientali. Rigorosamente In conformità con i requisiti del sistema di gestione ambientale ISO 14001: 2004, all'avanguardia, prodotti di nuova era, offrire meglio ai clienti soluzioni e prodotti competitivi e con successo progettato e costruito dozzine di progetti di ingegneria di grandi e medie dimensioni in patria e all'estero.

  • 0+

    20 anni di sperimentazione di ricerca e sviluppo in
    Materiali compositi

  • 0+

    Ben venduto in più di
    40 paesi e regioni

  • 0+

    Cooperare con globale
    Top 500 Enterprises

  • 0+

    Più di 3000 colori/motivi
    sono disponibili

Certificato d'onore
  • Grado EN13501 B1
  • Certificazione CE
  • Certificato di ISO
  • Certificato di ISO
  • Certificato di ISO
Notizia
Feedback dei messaggi
Conoscenza del prodotto

Quali sono i vantaggi dell'utilizzo del core a nido d'ape in alluminio nei pannelli compositi?
Rapporto elevato di resistenza-peso: il core a nido d'ape in alluminio offre una resistenza eccezionale pur essendo estremamente leggera. Ciò semplifica la gestione dei pannelli durante l'installazione e riduce il carico strutturale sugli edifici.
Eccellente rigidità: la struttura a nido d'ape crea un pannello rigido che mantiene la sua forma sotto stress, contribuendo alla stabilità complessiva e alla durata delle strutture.
Isolamento termico e solido migliorato: le tasche dell'aria all'interno del nucleo a nido d'ape forniscono proprietà di isolamento termico efficaci, contribuendo a regolare le temperature interne. Inoltre, offrono vantaggi insonorizzati assorbendo e smorzando le onde sonore.
Resistenza al fuoco: Pannelli compositi in alluminio a nido d'ape Può essere progettato per soddisfare rigorosi standard di sicurezza antincendio. Sono intrinsecamente non combustibili e possono essere fabbricati con materiali retardanti antincendio per una maggiore sicurezza nelle applicazioni di costruzione.
Resistenza alla corrosione: l'alluminio è naturalmente resistente alla corrosione, creando pannelli con nuclei a nido d'ape in alluminio adatti sia per uso interno che esterno senza degradazione significativa nel tempo.
Versatilità nelle applicazioni: questi pannelli sono versatili e possono essere utilizzati in vari settori e applicazioni, tra cui esterni di costruzione, partizioni interne, mobili, trasporti e aerospaziale grazie alla loro natura leggera e duratura.
Vantaggi ambientali: l'alluminio è riciclabile, quindi l'uso di pannelli compositi in tutto il nido d'ape in alluminio può contribuire a pratiche di costruzione sostenibili riducendo l'impatto ambientale e promuovendo l'efficienza delle risorse.

Come si comportano questi pannelli in termini di isolamento e insonorizzazione?
Isolamento termico:
Struttura della tasca dell'aria: il design a nido d'ape di questi pannelli crea numerose piccole tasche ad aria all'interno del nucleo. Queste tasche dell'aria fungono da isolanti naturali, riducendo significativamente il trasferimento di calore attraverso il pannello.
Efficienza energetica: minimizzando la perdita di calore o il guadagno, i pannelli a nido d'ape in alluminio aiutano a mantenere temperature interne stabili. Questa proprietà è particolarmente vantaggiosa negli edifici in cui il comfort termico e l'efficienza energetica sono priorità.
Regolamento della temperatura: contribuiscono al consumo di energia HVAC (riscaldamento, ventilazione e condizionamento dell'aria) riducendo il carico sui sistemi di riscaldamento e raffreddamento, riducendo così i costi operativi nel tempo.
Insonorizzazione:
Assorbimento del rumore: la struttura dei pannelli di core a nido d'ape in alluminio è efficace nell'assorbimento delle onde sonore. Le cellule piene di aria all'interno del nucleo a nido d'ape dissipavano e smorzano le vibrazioni del rumore, riducendo il riverbero e facendo eco negli spazi interni.
Controllo acustico: questi Pannelli compositi in alluminio a nido d'ape sono ampiamente utilizzati in ambienti che richiedono il controllo acustico, come studi di registrazione, sale, sale conferenze e ambienti industriali rumorosi. Aiutano a creare spazi più silenziosi e più comodi migliorando l'intelligibilità del linguaggio e riducendo i livelli di rumore ambientale.
Versatilità nel insonorizzazione: a seconda dei requisiti specifici, possono essere progettate diverse configurazioni dei pannelli a nido d'ape in alluminio per raggiungere vari livelli di isolamento sonoro. Questa versatilità consente soluzioni su misura in diversi ambienti acustici.
